HDMI to 3G/HD/SDI  转换器

 HDMI转SDI转换器,DVI转SDI转换器：此款高清视频转换器，专用于高清多媒体接口HDMI信号(或DVI)转换为高清广播级SDI信号的设备，设备集成HDMI接收器及3G/HD/SD-SDI编码器，可方便的将一路HDMI信号转为两路3G/HD/SD-SDI信号。

  接口定义

  HDMI即高清晰度多媒体接口(英文：High Definition Multimedia Interface)是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI接口可以用于机顶盒、DVD播放机、个人电脑、数位音响与电视机。HDMI可以同时传送音频和影像信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

  SDI接口是数字串行接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

产品特点：

*标准HDMI（DVI)信号输入

1. 3G/HD/SD SDI信号输出

2.HDMI输入信号自适应

3.720p/1080i/1080p的HDTV视频分辨率

4.支持HDMI内嵌音频输入；

5.视频输出：两路SDI输出

6.信号无损/实时/全高清输出

应用场合:

1.电视台高清视频显示、传输

2.公安交警、高速公路、应急指挥中心高清视频显示

3.地铁站台、火车站、飞机场内高清视频多媒体信息发布系统

4.军事演习高清视频信号的远距离传输

5.安防监控高清视频信号的远距离传输

6.大型演出中高清视频信号传输

产品规格:

HDMI 或 DVI-D 高清视频输入

信号格式	HDMI 1.3, DVI 1.0, HDCP, CEA-861E
通道数	1
速率	最大3Gbps
信号标准	525i, 625i,720p, 1080I, 1080p@60Hz
接口	HDMI（DVI需使用HDMI转DVI转换头)

 3G/HD/SD-SDI输出：

信号格式	SMPTE424M,SMPTE292M,SMPTE259M
输出通道数	2
信号标准	3G/HD/SD-SDI（自动选择） 525i, 625i；（SD-SDI） 720p 50/59.94/60；1080i 50/59.94/60； 23.98/24/25/29.9/30；（HD-SDI） 1080p 50/59.94/60（3G-SDI）
速率	19.4Mbps to 2.97Gbps
自动线缆均衡	>80m@2970Mbps, Belden 1694A cable) >140m@1.485Gbps, Belden 1694A cable) >250m@270Mbps, Belden 1694A Cable)
阻抗	75Ω
接口	BNC

一般指标：

供电电源	DC 5 V
功耗	<2.5W
工作温度	-20°C to 70°C
存储温度	-40°C to 85°C
工作湿度	0 ~ 95% (无冷凝)
外壳材质	铝合金
外形尺寸(mm)	104×94×28

1、真正支持3G-SDI，1080P-50/60HZ，不会闪屏黑屏；支持内嵌音频，声音无爆音（市面上的转换器有声音失真这个问题，或者不支持内嵌音频，各种制式的视频兼容性不好），另外我们这个转换器的HDMI接口也可以用作DVI接口（只需要加一条HDMI转DVI的线或接头），所以这款产品也可以叫SDI-DVI转换器
2、“SDI摄像机+SDI转HDMI转换器+普通显示屏”，这种应用方案比“SDI摄像机+SDI屏”的方案价格有较大优势，SDI屏（即带SDI接口的大屏、液晶屏）比普通屏幕或液晶电视贵很多，普通屏幕和电视机一般带HDMI或DVI接口，所以SDI摄像机用户配上转换器就可以用普通屏或液晶电视。
3、配上SDI光端机使用可以用作单芯光纤的HDMI或DVI光端机，即“HDMI转SDI转换器+SDI光端机+SDI转HDMI转换器”，真正支持1080P-50/60HZ，1080I,720P，视频音频质量真正的无压缩无延时。

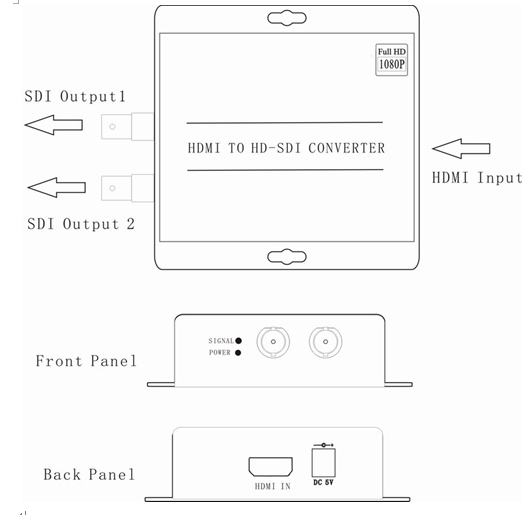

连接头及面板：
